Einbau der LCD Anzeige

So nach dem die LCD Anzeige geliefert worden ist, konnte ich mit dem Einbau beginnen. Aber wie sollte ich es anschließen?

Ich bin dann auf der Seite von Conrad fündig geworden bin. Da habe ich das Datenblatt für meine LCD Anzeige gefunden. Ich habe mir die Datenblatt-Datei, ist eine PDF-Datei (ca. 5,7 MB) herunter geladen und die entsprechenden Daten gefunden. In dieser Datei sind auch noch andere LCD-Anzeigen enthalten.

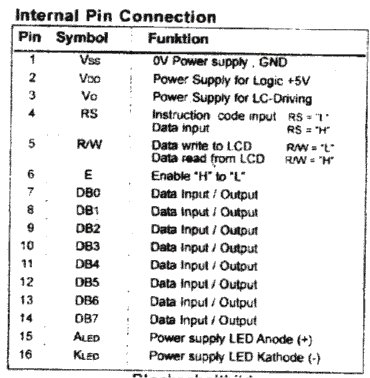

Hier könnt Ihr euch einen Auszug, den Pin-Anschlußplan für meine LCD-Anzeige ansehen.

Pin-Anschlußplan für LCD-Anzeige

Jetzt habe ich die Anschlüsse gemäß der Fli4L-Anleitung (Anhang A-2) angeschlossen. Ich habe mir die Stromversorgung vom "Floppy-Stecker" abgezweigt. Achtung die richtigen Kabel benutzen, am Besten mit einem Multimeter noch mal überprüfen, es dürfen nur 5 V sein. Ich habe das rote- und schwarze Kabel genommen.

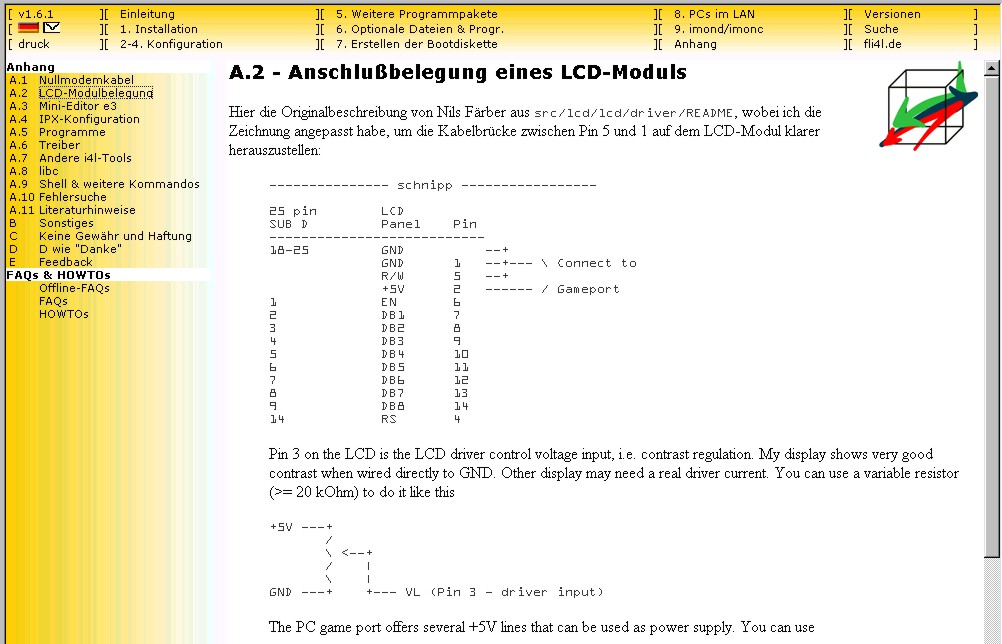

Auszug aus der FLi4L Dokumentation

Zur Kontrasteinstellung habe ich dann einen Trimmer mit 25 kOhm entsprechend der Anleitung angelötet.

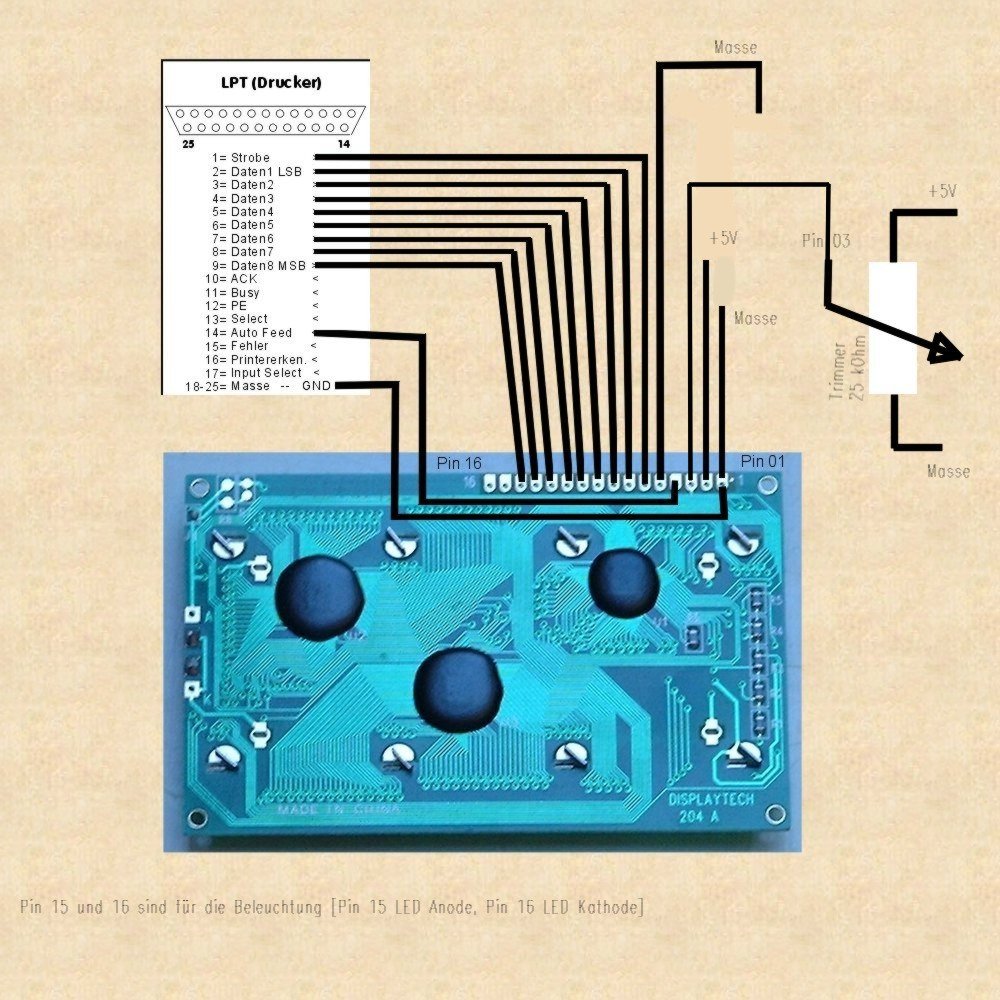

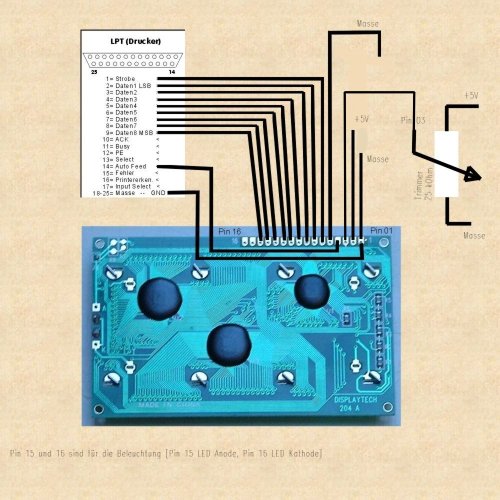

Anschluß LCD an LPT

So, nach dem ich mir sicher war, wo die LCD Anzeige eingebaut wird, hat mir wieder ein freundlicher Kollege die "Feilarbeit" abgenommen. Und wie ihr sehen könnt, hat er das super gemacht. Mit M2 Schrauben habe ich dann das Display fixiert.

LCD Einbaurahmen	Eingebaute LCD Anzeige

Die Hintergrundbeleuchtung ist noch nicht angeschlossen. Ich werde sie mit der "Steuerung" von Rene Bernsdorf , die er auf seiner HP beschrieben hat, anschließen.
